Macchina continua del laminatoio a freddo dei quattro supporti per le strisce di precisione

Laminatoio a freddo continuo a quattro supporti per nastri di precisione per Q235, SL400, SS400, SPHC

1. Descrizione del prodotto

Basso costo di investimento
- Soluzione estremamente flessibile e produttiva per la produzione di calibri di alta qualità e varietà di nastri laminati a freddo. Bassi costi di produzione

- La continua ricerca e sviluppo di nuovi materiali e qualità dei rulli ha notevolmente migliorato la resistenza all'usura dei rulli. Basso costo di inventario

– Consentire di immagazzinare sempre una gamma minima di materie prime.

Elevata flessibilità del prodotto
– Elevata flessibilità di calibri ottenibile attraverso il sistema di controllo del martinetto a vite con azionamento in CA.

Elevata versatilità operativa
– Una macchina molto semplice con un sistema di controllo operativo intuitivo.

Calibro ad alta precisione
– Maggiore precisione / tolleranza del calibro di finitura ottenibile grazie al nuovo design e profilo del rullo di lavoro di precisione innovativo

2. RriferimentoFlusso di processo:

Telaio di svolgimento→piattaforma di saldatura→taglio idraulico→compreso dispositivo idraulico→crochet da pavimento→fascia di alto turnover→allineamento→Cornice 1#, Cornice 2#, Cornice 3#, Cornice 4#→macchina avvolgitrice.

3. Composizione dell'attrezzatura:

1.Materiale: acciaio al carbonio laminato a caldo dopo la rifilatura (Q235, SL400, SS400, SPHC, ecc.)
2. Spessore: H≤2.75mm Larghezza: B≤520mm
3. Spessore: H≤0.7mm, Larghezza: B≤520mm
diametro della bobina 4.Incoming (interno/esterno): 508/1500mm
5. Diametro bobina di uscita (interno/esterno): 508/1500 mm
6, velocità di rotolamento: V≤250m/min
Nota: i parametri sopra riportati sono solo di riferimento, potrebbero essere fabbricati in base alle esigenze del cliente.

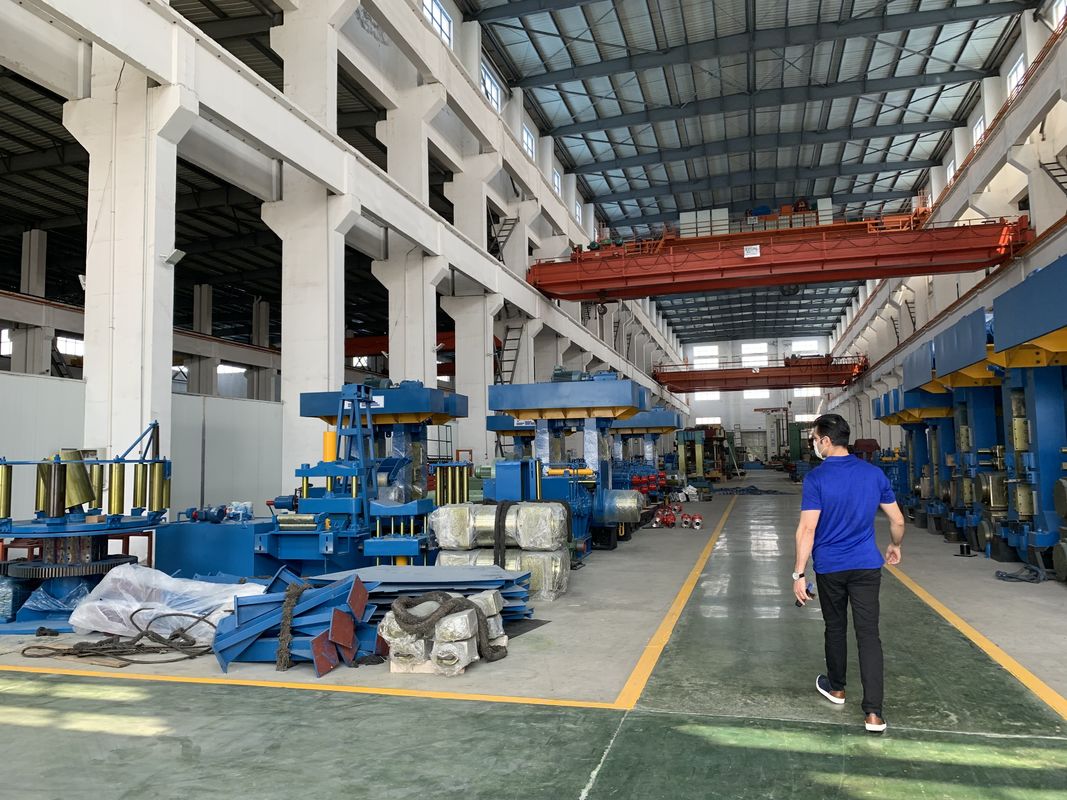

4.SGS Ispezionare le foto

5. Elenco attrezzature

1. Svolgitore idraulico di espansione e contrazione: un set;

2. Taglio idraulico:un set;

3. Piattaforma di saldatura (saldatore personalizzato):un insieme;

4. Crochet di stoccaggio del materiale di atterraggio: un set;

5. Piattaforma di processo di alimentazione (con guida a rulli):un set;

6. Quattro gruppi di laminatoi a quattro livelli:un insieme;

7 Piattaforma di processo di scarico (con cesoia idraulica):un insieme;

8. Bobinatrice idraulica:un insieme;

9. Quadro elettrico:un set;

10. Stazione dell'olio diluito:un insieme;

11. Stazione idraulica:un set;

12. Stazione idraulica per la piegatura del rullo:un set;

13. Stazione di lubrificazione di processo (di proprietà dell'utente)un set;

14. Quattro strumenti di misurazione dello spessore (personalizzati dagli utenti)Quattro set;

15. Stazione di petrolio e benzinaun set;

6. Termine di garanzia:12 mesi (escluse le parti facili da rompere)
