Dettagli:
|
| Descrizione dei beni: | Macchine d'acciaio del laminatoio a freddo della bobina | Rulli di lavoro (mm): | φ120 |
|---|---|---|---|
| Lunghezza del rullo (millimetri): | 330 | Forza di rotolamento (tonnellate): | ≤2000KN |
| Spessore introdotto (millimetri): | 2.0~4.0×80~200mm | Spessore finito (mm): | 0,5～2,0×80～200 mm |
| Voltaggio: | 380V 50Hz 3fasi o su richiesta dell'utente | Colore: | Come nostro standard o ordine per utente |
| Evidenziare: | Laminatoio a freddo inverso a due supporti,laminatoio a freddo inverso da 150 m / min,laminatoio a freddo in rame in acciaio al carbonio |
||

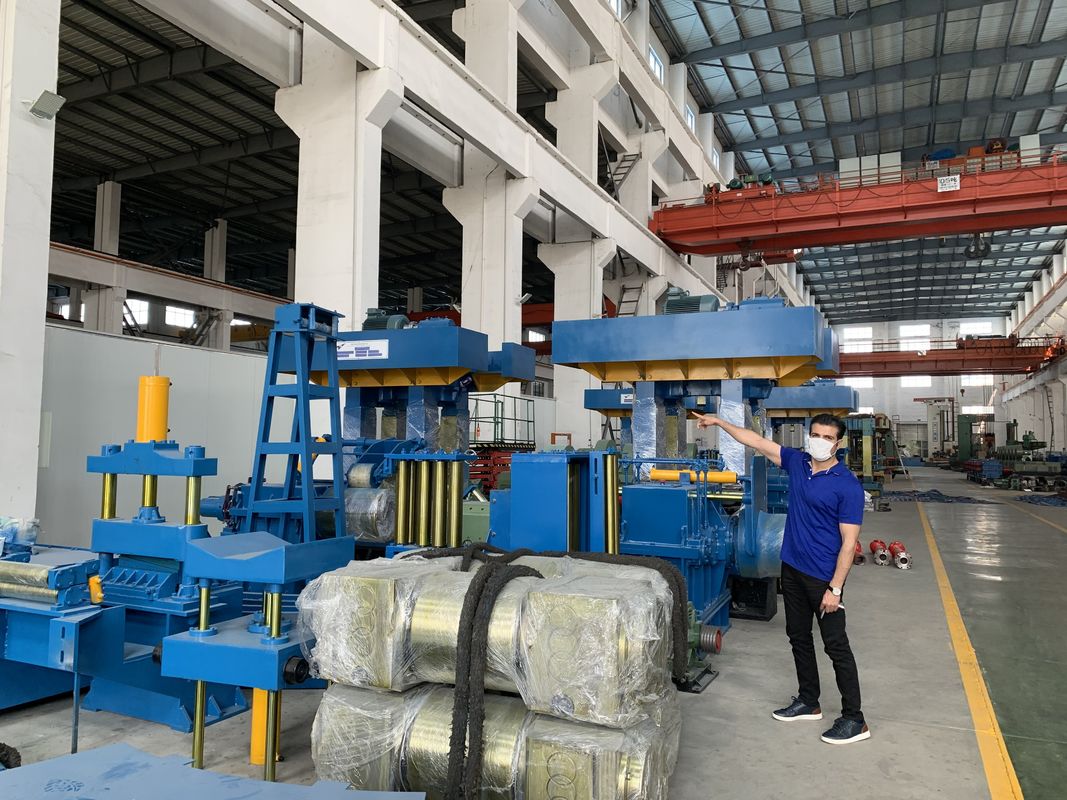

La larghezza della bobina 200mm due sta il laminatoio a freddo 150m/Min 4hi per il acciaio al carbonio
1. Descrizione della merce:
Un laminatoio continuo è costruito disponendo alternativamente laminatoi orizzontali motorizzati e laminatoi verticali non motorizzati e determinando i valori dello spessore del materiale laminato tra gabbie adiacenti, la distanza interassiale tra i cilindri di lavoro e il diametro del cilindro di lavoro per soddisfare predeterminati relazioni.
2.Mprocesso malato:
Caricamento → svolgimento → pizzicamento
↓
Scarico ← laminatoio laminatoio a freddo a quattro rulli rullo sinistro e laminatoio destro → scarico.
3. Parametro tecnico:
|
Rulli di lavoro (mm) |
φ175 |
| Rullo a sinistralunghezza (mm) | 350 |
| Forza di rotolamento (tonnellate) | 240T |
| Spessore ingresso (mm) |
3,0 × 240 mm |
| Spessore finito (mm) |
1,8 × 240 mm |
| Larghezza (mm) | 240 |
| Velocità di rotolamento (m/min) | 150 |
| Motore principale (chilowatt) | 280KW |
|
Velocità di rotazione: |
750-1600 giri/min |
| Abbassa la pressione | meccanico |
| Impianto elettrico |
Regolatore di velocità CC Siemens serie 6RA80 |
4. Il calcolo della capacità:
In 4 mm grezzo, spessore medio finito di 1,5 mm, larghezza media di 150 mm, peso volumetrico medio di 2 tonnellate per rotolo che rotola tre passaggi, tempo di laminazione totale di circa 30 minuti, resa di 4 tonnellate all'ora, lavoro annuale tempo di 6000 ore, con una produzione annua di 2,4 milioni di tonnellate.
5. Consegna della documentazione tecnica:
Il fornitore deve fornire le seguenti informazioni in base allo stato di avanzamento della fabbricazione e della costruzione dell'apparecchiatura.
Il layout dell'attrezzatura e il disegno della fondazione.
I manuali dell'attrezzatura.
Dettagli o disegni di parti vulnerabili e pezzi di ricambio di apparecchiature meccaniche (modelli per parti standard e disegni per parti non standard), schema elettrico e schema della stazione di lubrificazione dell'unità e della stazione idraulica.
