Dettagli:
|
| Descrizione delle merci: | Macchine d'acciaio del laminatoio a freddo della bobina | Rulli del lavoro (millimetri): | φ120 |
|---|---|---|---|
| Lunghezza del rullo (millimetri): | 330 | Forza di rotolamento (tonnellate): | ≤2000KN |
| Spessore introdotto (millimetri): | 2.0~4.0×80~200mm | Spessore finito (millimetri): | 0.5~2.0×80~200mm |
| Tensione: | 380V 50Hz 3phases o ordine dall'utente | Colore: | Come la nostra norma o ordine dall'utente |
| Evidenziare: | Laminatoio a freddo continuo di Siemens,laminatoio a freddo di 200mm,150m/Min Continuous Cold Rolling Mill |
||
1. Descrizione delle merci:

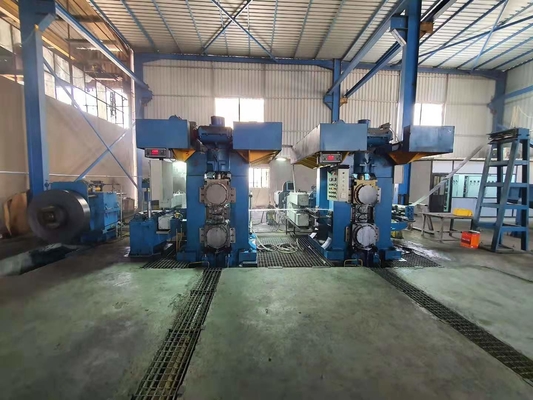

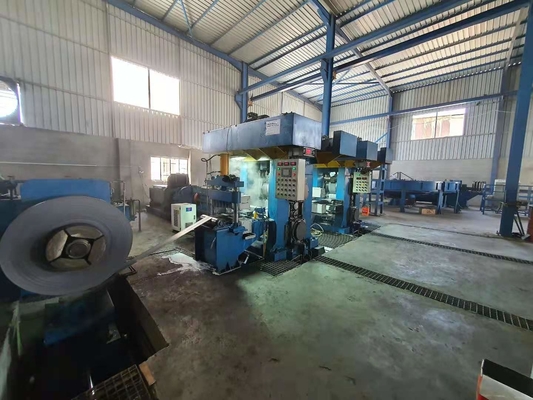

Larghezza 200mm della bobina del × 300/Ø350 300 del × di mA Ø120 due laminatoio a freddo dei supporti 150m/Min 4hi per il acciaio al carbonio
2. Processo del mulino:
Pizzico di carico del → di svolgimento del →
↓
Scaricando il ← macini il rotolo del laminatoio a freddo di quattro rulli a destra e a sinistra rotolano lo scarico del → del mulino.
3. Parametro di Techncial:
|
Rulli del lavoro (millimetri) |
φ175 |
| Lunghezza del rullo (millimetri) | 350 |
| Forza di rotolamento (tonnellate) | 240T |
| Spessore introdotto (millimetri) |
3.0×240mm |
| Spessore finito (millimetri) |
1.8×240mm |
| Larghezza (millimetri) | 240 |
| Velocità di rotazione (m/min) | 150 |
| Motore principale (chilowatt) | 280KW |
|
Velocità di rotazione: |
750-1600r/min |
| Pressione giù | Mechinal |
| Sistema elettrico |
Regolatore di velocità di CC di serie di Siemens 6RA80 |
calcolo di capacità 4.The:
In 4mm crudi, ha finito uno spessore medio di 1.5mm, la larghezza media di 150mm, il peso medio del volume di 2 tonnellate per rotolo che rotola tre passaggi, il periodo di rotolamento totale di circa 30 minuti, il rendimento di 4 tonnellate all'ora, il periodo di lavoro annuale di 6000 ore, con un'uscita annuale di 2,4 milioni di tonnellate.
5. consegna di documentazione tecnica:
Il fornitore fornirà seguenti informazioni secondo il progresso della costruzione e di fabbricazione dell'attrezzatura.
Il disegno della disposizione e di fondamento dell'attrezzatura.
I manuls dell'attrezzatura.
Dettagli o disegni delle parti e dei pezzi di ricambio vulnerabili di attrezzature meccaniche (modelli per le parti standard e di disegni per le parti non standard), la rappresentazione schematica elettrica e la rappresentazione schematica della stazione di lubrificazione dell'unità e della stazione idraulica.
