Dettagli:
|
| nome del prodotto: | macchina formatrice per arcarecci | Spessore:: | 0,3-2,0 mm |
|---|---|---|---|
| Velocità: | 130 m/min | Potere principale: | 18,5KW |
| Sistema di controllo: | PLC Panasonic | Viaggio: | tramite motore e riduttore |
| Voltaggio: | 380V 50Hz 3fasi o su richiesta dell'utente | Colore: | Customerizzazione |
| Precisione della processione: | Entro 1,0 mm | ||
| Evidenziare: | Purlin dell'azionamento della trasmissione che forma macchina,Purlin automatizzato che forma macchina,Purlin che forma macchina 15m/Min |
||

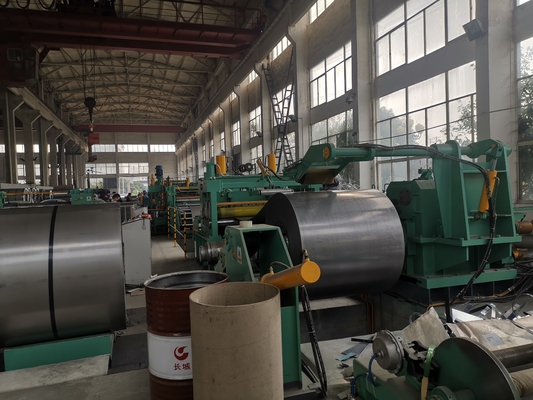

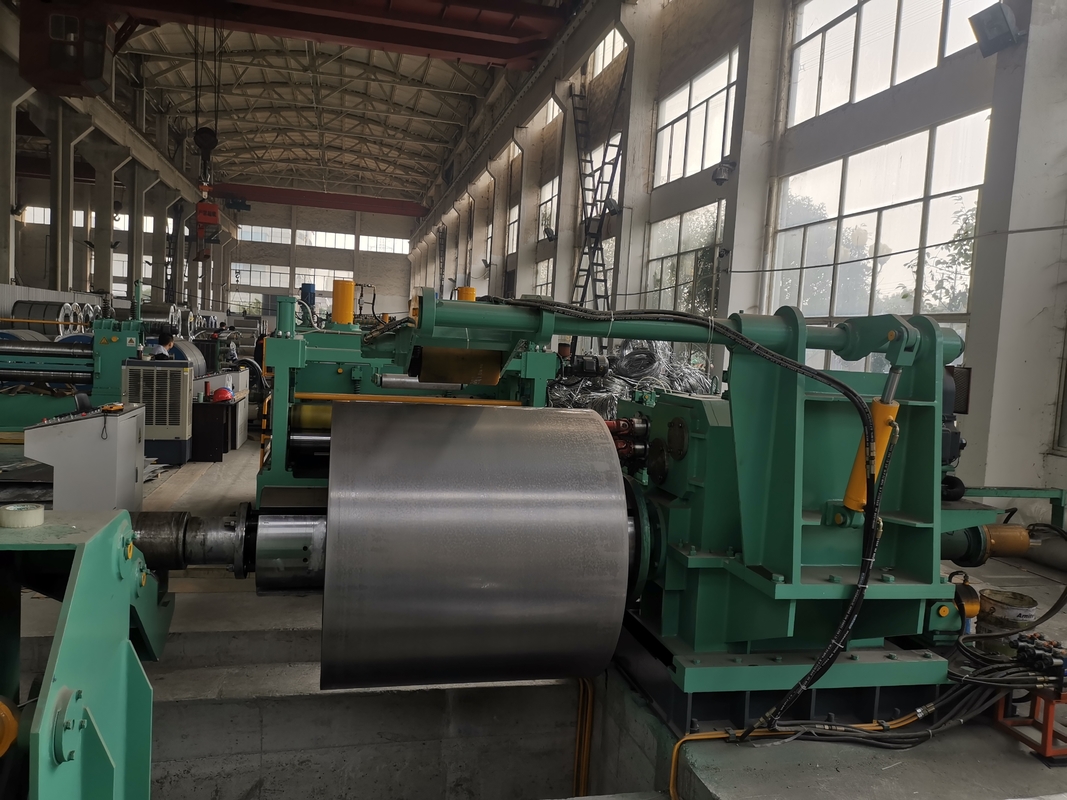

1. Composizione dell'attrezzatura della linea di produzione
1. Carrello di carico idraulico
2. Aspo a sbalzo idraulico
3. Dispositivo di pressatura e svolgitura della bobina
4. Pinza a doppio rullo e cesoia per lastre
5. Tabella del crochet di controllo dell'occhio elettrico
6. Dispositivo di posizionamento sinistro e destro
7. Macchina da taglio
8. Dispositivo di raccolta rottami (con funzione di disposizione dei cavi)
9. Tabella del crochet di controllo dell'occhio elettrico
10. Dispositivo separatore e dispositivo di smorzamento
11. Avvolgitore idraulico
12. Carrello di scarico
13. Sistema idraulico
14. Impianto elettrico
2. Parametri tecnici:
un.Materiali applicabili: bobina laminata a freddo, zincata
b.Qualità del materiale: acciaio standard nazionale o acciaio standard internazionale
c.Spessore del materiale: 0,3-3,0 mm,
D. Larghezza del materiale: 500-1250 (massimo)
E. Diametro interno della bobina d'acciaio: φ508 φ610 (elastico aggiunto dal produttore)
f.Diametro esterno della bobina d'acciaio: φ1600 (max)
g.Peso della bobina d'acciaio: 15T (max)
H. Diametro interno del rinculo: φ508
io.Velocità di marcia della macchina: 130 m/min
j.Diametro dell'albero della lama di taglio: φ180 materiale: 40Cr
K.Lama longitudinale:f180×ф320×10
l.Materiale della lama di taglio: H13K
3. Specifiche:
| Modello | Spessore | Peso della bobina | Spacco finito | Massima velocità di taglio | |
| MA-1 x 600 | 0,2-1 mm | 100-600 mm | Massimo 8T | min.20 mm | 50 m/min |
| MA-2 x 1300 | 0,3-2 mm | 300-1300 mm | Massimo 15 T | min.25 mm | 80 m/min |
| MA-3 x 1600 | 0,3-3 mm | 500-1600 mm | Massimo 20 T | Minimo 25 mm | 100 m/min |
| MA-4 x 1600 | 0,4-4 mm | 500-1600 mm | Massimo 30 T | Minimo 30 mm | 80 m/min |
| Nota: i dati nel modulo sono solo un riferimento in base alle gamme generali, progettiamo e realizziamo sempre ogni linea in base alle esigenze specifiche di ciascun cliente, in modo che ogni cliente possa acquistare da noi la propria linea ben contenuta. |
|||||
4. Imballaggio:
La macchina sarà fissata all'interno del contenitore tramite filo d'acciaio, per assicurarsi che non si muova durante il trasporto ed evitare qualsiasi tipo di danno alla macchina e al contenitore.
