Dettagli:
|
| Materiale delle bobine: | Taglio d'acciaio della bobina di ora alla linea di lunghezza | Spessore della striscia: | 0.3~3mm |
|---|---|---|---|
| Larghezza della striscia: | 300~1600mm | Peso di Max.coil:: | 15000Kg |
| Tensione:: | 380V 50Hz 3phases | Garanzia di qualità: | un anno |
| Evidenziare: | CE tagliato all'attrezzatura di lunghezza,taglio di 0.3-3mm all'attrezzatura di lunghezza,taglio di alluminio di 1600mm alla macchina di lunghezza |
||
1. Descrizione delle merci

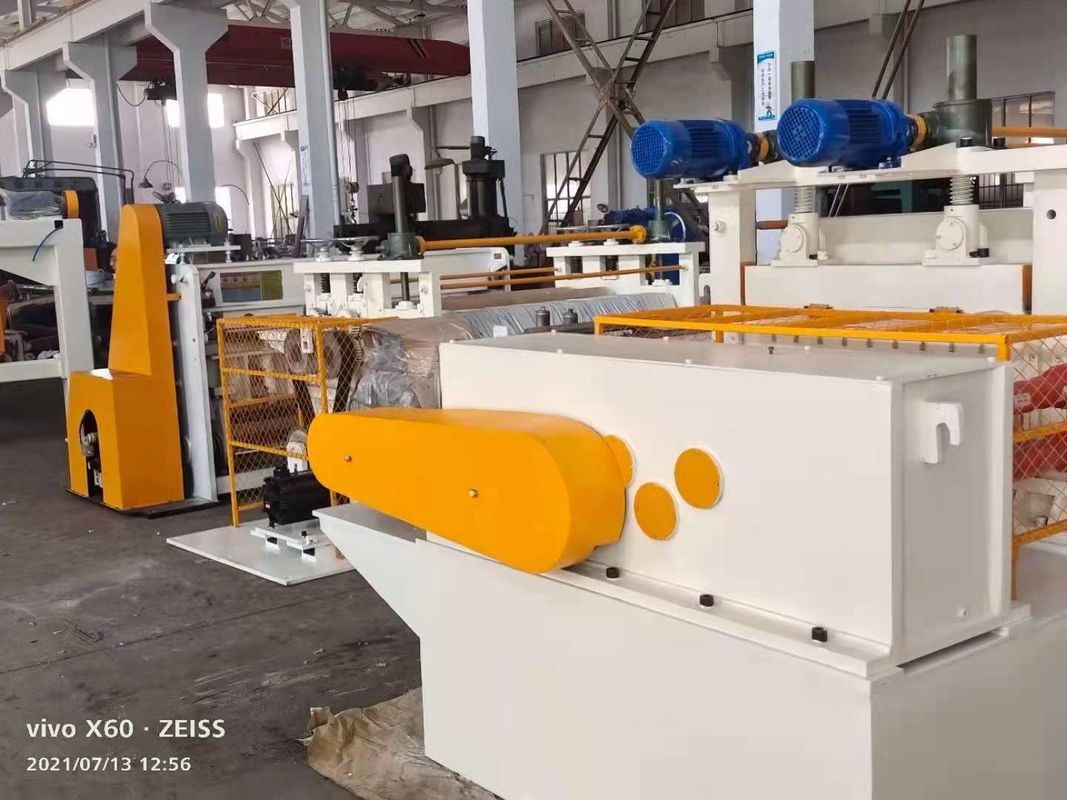

Taglio rotatorio automatico che impila stabile il taglio medio & pesante della linea di spessore alla linea di lunghezza con velocità ed il servo taglio dell'azionamento
2. Introduzione:
Di linea taglio lunghezza del piatto spesso medio può soddisfare la richiesta del cliente della linea la velocità massima 40m/min svolgendo & livellando una striscia della bobina e poi tosando la striscia piana livellata a determinata lunghezza degli strati.
Questa linea della bobina CTL è particolarmente adatta a CR, le bobine del acciaio al carbonio di ora, il GI, piatti d'acciaio di PPGI.
Il piatto che di linea taglio lunghezza (linea della bobina CTL) ha una macchina livellatrice guidata dal motore a corrente alternata o di CC e la lunghezza-riparazione è dal codificatore, di taglio lo stile è fermata-taglio.
Della la linea taglio lunghezza del piatto spesso medio misura le bobine d'acciaio con spessore: (1~6mm, 2~8mm, 3-10mm) e la larghezza variabile e la lunghezza degli strati finiti dipendono dal bisogno pratico del cliente.
3. Vantaggi & caratteristiche per questa linea della bobina CTL:
1. alta precisione
La linea la velocità può spettare a 30m/min, strati di lunghezza di 7-8pcs/min 2000mm nella media.
Livellamento della precisione: ±1mm/㎡
Precisione di lunghezza di strato: ±0.5mm/m
Precisione diagonale di lunghezza dello strato: ±0.5mm/m
4. Parametro tecnico principale:
MA (il piatto di 0.3~3)×1600mm/2000mm/2500mm ha tagliato alla linea di lunghezza
Materiale delle bobine: HRC, CRC, GI, PPGI, Q195, Q235, Q345…
Spessore della striscia: (0.3-3) millimetri
Larghezza di Max. Strip: 1600mm
identificazione della bobina: ≥Φ508mm
Bobina OD: Φ1800mm
Peso di Max. Coil: 20000Kgs
Motore della taglierina: Motore di CC 75KW
Asse della taglierina: Ф220 x 1650mm
Coltelli a disco sull'asse della taglierina: ID220mm x OD330mm x 10mm, 6CrW2Si.
Separazione del disco: ID85 x OD210mm x 6mm, 65Mn
Sottoporre a tensione fornito dalla striscia che passa attraverso la lana frizionale ha ritenuto avvolgente i piatti di legno.
Blocchetto di Recoiler: Ф508 x 1700mm
Motore di Recoiler: Motore di CC 90KW
Controllo elettrico: Gabinetto del driver di CC di Eurotherm 590 più i pannelli di controllo.
Taglio della velocità: 100m/min massimo, regolabile.
5. Specificazione di dettaglio della linea della bobina CTL:
| Modello | Spessore | Peso della bobina | Fessura finita | Velocità di Max Slitting | |
| MA-1 x 600 | 0.2-1mm | 100-600mm | 8T massimo | Minuto 20mm | 50m/min |
| MA-2 x 1300 | 0.3-2mm | 300-1300mm | 15T massimo | Minuto 25mm | 80m/min |
| MA-3 x 1600 | 0.3-3mm | 500-1600mm | 20T massimo | Min 25mm | 100m/min |
| MA-4 x 1600 | 0.4-4mm | 500-1600mm | 30T massimo | Min 30mm | 80m/min |
| Nota: I dati nella forma appena poichè riferimento secondo le gamme generali, sempre progettiamo e facciamo ogni linea secondo i requisiti specifici di ogni cliente, in modo da ogni cliente possono comprare la sua propria linea soddisfatta noi. | |||||
