Dettagli:
|
| Descrizione di produzione: | Laminatoio a freddo | Materia prima: | Acciaio inossidabile 201, 304, 430 |
|---|---|---|---|
| Spessore introdotto: | 2.5mm | Larghezza dell'input: | 750mm |
| Spessore dell'uscita: | minuto 0.1mm | Peso massimo della bobina: | 8T, come richiesto |
| Diametro ricevuto della bobina (interno/esterno): | Φ500/Φ1600mm, come richiesto | Forza d'avvolgimento: | T≤120KN |
| Evidenziare: | laminatoio a freddo d'inversione d'acciaio,SS430 che inverte laminatoio a freddo,Sei laminatoi di CRM del rullo |
||
1. Descrizione di prodotto

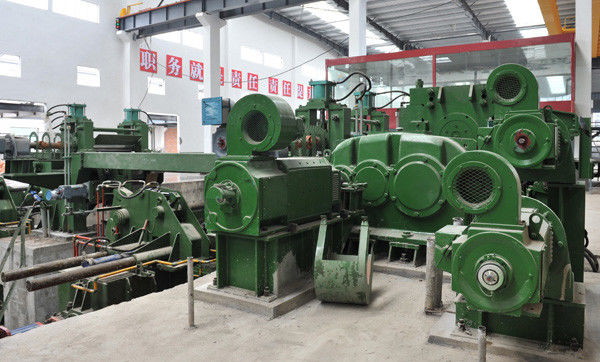

Sei-rullo di mA Φ120/Φ250/Φ580×850 che inverte laminatoio a freddo
2. Caratteristiche:
3. Flusso trattato: (per riferimento)
Decoiler con il recoiler sinistro di carico del → del raddrizzatore dell'estremità di bobina del → dell'automobile della bobina con la bobina che scarica la piattaforma di lavoro del → dell'automobile prima del → del laminatoio a freddo del → 6 del laminatoio ciao funziona la piattaforma dopo recoiler del → del laminatoio il giusto con la bobina che scarica l'automobile
4. composizione nell'attrezzatura:
4,1 attrezzatura meccanica:
| No. | Descrizione | Unità | Qty. |
| 1 | laminatoio principale Quattro alto | metta | 1 |
| 2 | Dispositivo elettrico di screwdown | metta | 2 |
| 3 | Compensatore idraulico | metta | 1 |
| 4 | Asse universale | pc | 2 |
| 5 | Sostegno universale dell'asse | metta | 1 |
| 6 | Scaffale cambiante del rullo del lavoro | metta | 1 |
| 7 | Dispositivo cambiante del rullo idraulico del rullo di sostegno | metta | 1 |
| 8 | Scaffale cambiante del rullo di sostegno | metta | 1 |
| 9 | Parte anteriore/piattaforma posteriore di processo del mulino | metta | 2 |
| 10 | Recoiler idraulico di espansione | metta | 2 |
| 11 | Automobile di bobina di scarico | metta | 2 |
| 12 | Tirafondo | metta | 1 |
4,2 motore elettrico, controllo elettrico:
| No. | Descrizione | Unità | Qty. |
| 1 | Motore principale | metta | 1 |
| 2 | Motore di Recoiler | metta | 2 |
| 3 | Motore di Screwdown | metta | 2 |
| 4 | Controllo elettrico | metta | 1 |
4,3 attrezzatura fluida:
| No. | Descrizione | Unità | Qty. |
| 1 | Circuito idraulico generale (supporto compreso della valvola) | metta | 1 |
| 2 | Rullo che piega stazione idraulica (supporto compreso della valvola) | metta | 1 |
| 3 | Stazione sottile della lubrificazione a olio | metta | 1 |
| 4 | Sistema di lubrificazione del gas e del petrolio | metta | 1 |
| 5 | Sistema di lubrificazione trattato | metta | 1 |
5. parametri tecnici (opzioni):
|
Modello no. Parametri tecnici |
650 | 750 | 850 |
| Materiale | Acciaio al carbonio & acciaio bassolegato | Acciaio al carbonio & acciaio bassolegato | Acciaio al carbonio & acciaio bassolegato |
| Spessore del materiale (millimetri) | 2.0-3.0 | 2.0-3.0 | 2.0-3.0 |
| Larghezza materiale (millimetri) | 400-500 | 500-650 | 600-750 |
| Spessore dell'uscita (millimetri) | 0.18-0.5 | 0.18-0.5 | 0.18-0.5 |
| Forza di rotolamento (KN) | 5500 | 6500 | 7500 |
| Dimensione di sostegno del rullo (millimetri) | Φ550×600 | Φ650×700 | Φ750×820 |
| Dimensione media del rullo (millimetri) | / | / | Φ300/Φ280×820 |
| Dimensione del rullo del lavoro (millimetri) | Φ185/Φ165×650 | Φ205/Φ190×750 | Φ230/Φ205×850 |
| Modo dell'azionamento | Dal rullo del lavoro | Dal rullo del lavoro | Dal rullo del lavoro |
| Motore principale | Motore di CC | Motore di CC | Motore di CC |
| Riduttore | Cambio combinato | Cambio combinato | Cambio combinato |
| Uncoiler (dimensione facoltativa) | Φ508/Φ610×650 | Φ508/Φ610×750 | Φ610×850 |
| Recoiler (dimensione facoltativa) | Φ508×650 | Φ508×750 | Φ508×850 |
| Velocità di rotazione (m/min.) | 180-480 | 240-600 | 240-600 |
| Tensione di Uncoiler (KN) | 30 | 35 | 45 |
| Tensione di Recoiler (KN) | 10-70 | 10-80 | 10-90 |
| Metodo di Screwdown | AGC meccanico/idraulico | AGC meccanico/idraulico | AGC meccanico/idraulico |
Nota: I parametri di cui sopra sono per riferimento soltanto, potrebbero essere fabbricati secondo i requisiti del cliente.
6. Imballaggio
La macchina sarà riparata dentro il contenitore dal filo di acciaio e la cinghia speciale dell'ANIMALE DOMESTICO, per assicurarsi tutte le parti non si muoverà durante il trasporto e non eviterà alcuni generi di danno della macchina e del contenitore.
7. termine di garanzia: 12 mesi (a parte le parti facile-rotte)
8. Il nostri servizio e caratteristiche:
8,1 progettazione: Abbiamo un gruppo tecnico maturato con esperienza ricca da svilupparci e deisng le macchine secondo la richiesta ed i requisiti del cliente.
8,2 questa è un'attrezzatura molto perfetta e durevole. Abbiamo più di 10 anni di esperienze.
8,3 questo genere di macchina ha la migliore qualità ed il migliore prezzo. Ha la misura accurata e funzionamento facile.
8,4 forniamo il supporto tecnico (entrambe prima, durante e dopo le vendite), la produzione, l'installazione, l'incarico ed il servizio di manutenzione a tutti i clienti.
8,5 il nostro prodotto è stato esportato a molte regioni ed ha vinto l'alta reputazione a causa dell'alta qualità e del prezzo ragionevole.
