Dettagli:
|
| Spessore: | 4、 0.4mm-3.0mm | Larghezza: | 500-1500 millimetri |
|---|---|---|---|
| Diametro interno della bobina: | 、 φ610mm di φ508mm | Bobina fuori del diametro: | φ1000mm-φ1800mm |
| Peso bobina: | 20tons | Strisce: | 3-50 strisce |
| La linea speec: | 0-150m/min | Direzione: | Da sinistra a destra |
| Evidenziare: | profilo di 3.15-4.75mm U che forma macchina,profilo di 12m/Min U che forma macchina,Rotolo automatico 30KW che forma macchina |
||
1. Nome di prodotto:

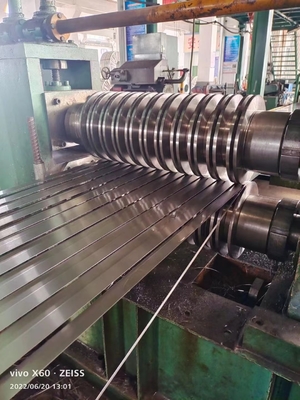

Tipo pesante macchina di taglio per la larghezza 1500mm della bobina con capacità di alta precisione
2. Descrizione:
Questa attrezzatura è utilizzata per tagliare longitudinalmente la bobina d'acciaio cruda alla bobina d'acciaio finita della larghezza richiesta. Cambiando le taglierine dei materiali differenti, può tagliare longitudinalmente le bobine d'acciaio e le bobine del metallo non ferroso di vari specifiche e gradi e prepara gli spazii in bianco per il processo seguente (quali il tubo di saldatura, di rotolamento, il piegamento freddo, il delineamento, la timbratura, i profili di saldatura, ecc.).
3. Processo tecnico:
Supporto diritto d'attaccatura e svolgentesi della preparazione materiale - trasporto e caricamento - - premendo e scaricando - della pala della testa di Presser della testa e di guida del cavo - livellatore di iniziale di pizzico della trazione - tagliatrice d'acciaio del piatto della testa e della coda della striscia - struttura anteriore di sostegno del looper (pozzo del looper) - allineamento della guida - ospite del taglio longitudinale - tavola della guida di transizione - argano del cavo del lato - tamburo laterale della presa del cavo - meccanismo a pressione della coda - struttura posteriore di sostegno del looper (pozzo) del looper - attenuazione pre di scissione di tensione - macchina di scissione di pizzico - taglio di scissione - supporto della testa della guida del prodotto finito - fendendo e premendo - ospite d'avvolgimento - soppressione e trasporto - che scarica e che imballa.
parametro techncial 4.Main
| Descrizione | Parametro tecnico |
| Materiale | Q195, Q215, SPCC; |
| Spessore materiale | 0.4mm-3.0mm; |
| Larghezza materiale | 500mm-1500mm; |
| Diametro interno della bobina | φ508mm, φ610mm |
| Doil fuori del diametro | φ1000mm-φ1800mm |
| Peso della bobina | Tonnellate ≤25 |

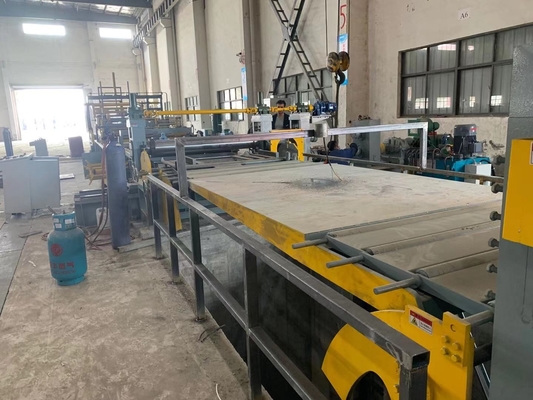

5.The intera linea disposizione
