Dettagli:
|
| Nome di prodotto: | macchina reversibile Quattro alta del laminatoio a freddo di 500mm | Dimensione ricevuta della bobina: | 2.0~3.0×400 millimetro |
|---|---|---|---|
| Dimensione della bobina dell'uscita: | 1.0~2.0×400 | Dimensione della bobina: | massimo esterno del diametro 1600 millimetri |
| Peso della bobina: | 5T massimo | Diametro interno bobina: | 508mm |
| pressione di rotolamento: | Massimo 3500 KN | Velocità di rotazione: | Massimo 150 m/min |
| Altezza di lavoro dell'unità: | 1000 millimetri | Direzione di funzionamento dell'unità: | da sinistra a destra (ha deciso dall'utente) |
| Evidenziare: | rotolo del pannello di parete di 0.3-0.8mm che forma macchina,Rotolo del pannello di parete del CE che forma macchina,15m/Min Roll Forming Equipment |
||
1. Nome di prodotto

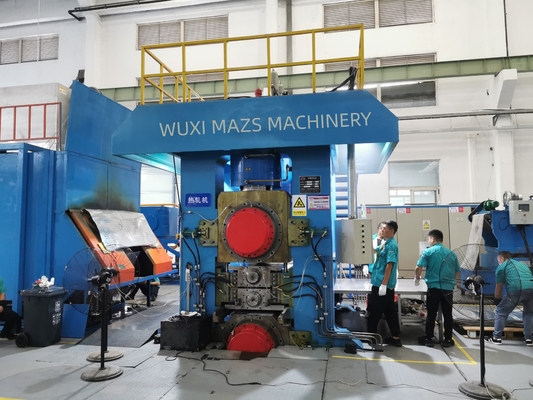

Linea reversibile Quattro alta serie del laminatoio a freddo di MAØ175×500/Ø460×470 500mm di Siemens 6RA80 in pieno digitale
2. Applicazione:
usato per il rotolamento del acciaio al carbonio e dell'acciaio bassolegato con una larghezza di 400mm, spessore di product1.0 finito mm~2.0 mmmm
flusso 3.Process:
Testa di Loading→Uncoiling→Pinch→Straight che appiattisce il → →vertical del centro del rotolo del Cutting→welding-ciclo (cucitura di saldatura della prova)
Il rotolo cinque era → Quattro alto Recoiler→Unloading del laminatoio a freddo del built→
4. Caratteristica tecnica principale:
| No. | Parametro tecnico | |
| 1 |
Stato di materia prima |
Acciaio al carbonio normale |
| 2 |
Dimensione ricevuta della bobina |
2.0~3.0×400 millimetro |
| 3 |
Dimensione della bobina dell'uscita |
1.0~2.0×400 millimetro |
| 4 |
Pressione di rotolamento |
Massimo 3500 KN |
| 5 |
Velocità di rotazione |
Massimo 150 m/min |
| 6 |
Tensione svolgentesi |
Massimo 30 KN |
| 7 |
Diametro di espansione del tamburo di Recoiler |
Massimo 508mm; Minuto 495 millimetri |
5.scope di rifornimento
| Nessun
|
Contenuto di rifornimento |
Qty. |
Fornitore |
compratore |
Osservazione |
| Io |
Parte meccanica |
||||
|
1 |
Automobile di bobina |
1 insieme |
√ | ||
|
2 |
Uncoiler |
1 insieme |
√ | ||
|
3 |
Raddrizzatore |
1 insieme |
√ | ||
|
4 |
Tagliatrice orizzontale |
1 insieme |
√ | ||
|
5 |
Piattaforma di saldatura |
1 insieme |
√ | ||
|
6 |
Ciclo |
1 insieme |
√ | ||
|
7 |
Entri nel pizzico e nell'alimentazione |
1 insieme |
√ | ||
|
8 |
Un biuld di cinque rulli su |
1 insieme |
√ | ||
|
9 |
Macchina principale del mulino |
2sets |
√ | ||
|
10 |
4pcs |
√ | |||
|
11 |
Trasmissione combinata |
1 insieme |
√ | ||
|
12 |
Unità del rullo di scambio |
2 insiemi |
√ | ||
|
13 |
Piatto dell'uscita |
1 insieme |
√ | ||
|
14 |
Recoiler |
1 insieme |
√ | ||
|
15 |
Scarico del carrello |
1 insieme |
|||
|
16 |
Basso e coppia |
1 insieme |
|||
| II |
Attrezzatura idraulica |
||||
|
1 |
Olio sottile che lubrifica stazione |
1 insieme |
√ | ||
|
2 |
Stazione idraulica a bassa pressione |
1 insieme |
√ | ||
|
3 |
Stazione idraulica per il piegamento del rullo |
1 insieme |
√ | ||
|
4 |
Sistema di lubrificazione di Emulusion |
1 insieme |
√ | ||
| III |
Motore & attrezzature elettriche di controllo |
||||
|
1 |
Motore principale |
2set |
√ | ||
|
2 |
Motore di Recoiler |
1 insieme |
√ | ||
|
3 |
Dispositivo di trasmissione e sistema dello SpA |
1 insieme |
√ | ||
|
4 |
Dispositivo dell'azionamento di CC del laminatoio principale |
1 insieme |
√ | ||
|
5 |
Dispositivo dell'azionamento di CC della bobinatrice |
1 insieme |
√ | ||
|
6 |
Scatola di operazione |
1sets |
√ | ||
| Dispositivo di venipunzione |
Altre parti |
||||
|
1 |
Dispositivo dello spessimetro |
2 insiemi |
√ |
Fornito dall'utente |
|
|
2 |
Installazione delle funi e dei cavi in officina |
1 lotto |
√ |
Fornito dall'utente |
|
|
3 |
Conduttura dell'officina |
1 lotto |
√ |
Fornito dall'utente |
|
|
4 |
Bullone e blocchetto del piede |
1 lotto |
√ |
Fornito dall'utente |
|
|
5 |
Recinto dell'officina e coperchio |
1 lotto |
√ |
Fornito dall'utente |
|
|
6 |
Gabinetto di distribuzione di bassa tensione |
pc 1 |
√ |
Fornito dall'utente |
|
|
7 |
Sistema armonico |
1 insieme |
√ |
Fornito dall'utente |
|
